เหล็กปลอก (Stirrup Steel): วัสดุสำคัญในงานโครงสร้างคอนกรีตเสริมเหล็ก
เหล็กปลอกช่วยรับแรงเฉือน ยึดเหล็กตามยาว และคุมแกนคอนกรีต รายละเอียดขนาด ระยะห่าง การดัด และขอเกี่ยวต้องเป็นไปตามแบบโครงสร้าง
หน้าที่ของเหล็กปลอก
ในคาน เหล็กปลอกเป็นส่วนหนึ่งของระบบรับแรงเฉือนและช่วยยึดเหล็กตามยาวให้อยู่ตำแหน่ง ในเสาและบริเวณรอยต่อ เหล็กปลอกหรือเหล็กรัดช่วยคุมแกนคอนกรีตและป้องกันเหล็กตามยาวโก่งตัว หน้าที่จริงขึ้นกับรายละเอียดการออกแบบของสมาชิกโครงสร้างนั้น
รูปร่างสี่เหลี่ยม วงกลม เหล็กปลอกหลายขา หรือรายละเอียดพิเศษไม่ได้เลือกจากความสวยงาม แต่เลือกให้ล้อมเหล็กตามยาวและถ่ายแรงได้ตามแบบ
รายละเอียดที่ห้ามเดา
- เส้นผ่านศูนย์กลาง ชั้นคุณภาพเหล็ก และระยะห่าง
- ขนาดด้านในหรือด้านนอกของปลอกและระยะหุ้มคอนกรีต
- มุมขอเกี่ยว ความยาวหาง ระยะดัด และตำแหน่งสลับขอ
- บริเวณที่ต้องถี่เป็นพิเศษ เช่น ใกล้หัวเสา ปลายคาน หรือรอยต่อ
- ข้อกำหนดความเหนียวหรือแผ่นดินไหวของระบบโครงสร้าง
การคำนวณน้ำหนักสั่งซื้อ
น้ำหนักต่อวงต้องคำนวณจากความยาวตัดจริง ซึ่งรวมด้านทุกด้าน ส่วนโค้ง ขอเกี่ยว และค่าคลาดเคลื่อน แล้วคูณน้ำหนักต่อเมตรของเหล็กขนาดที่ใช้ ตารางที่คิดจากขนาดหน้าตัดอย่างเดียวโดยไม่รวมขอเกี่ยวอาจต่ำกว่าของจริงอย่างมีนัยสำคัญ จึงควรใช้ bar bending schedule ที่อนุมัติแล้ว

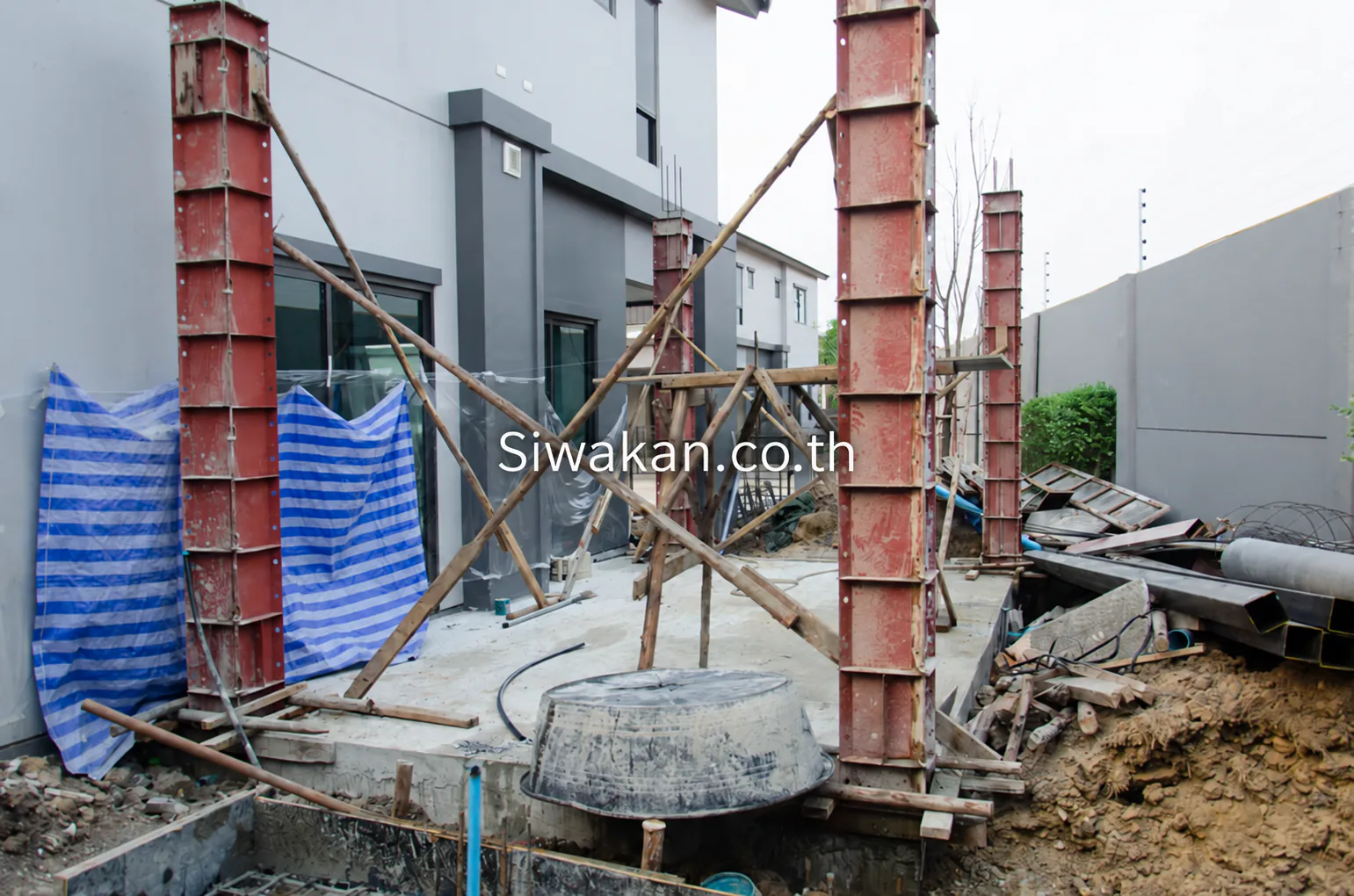

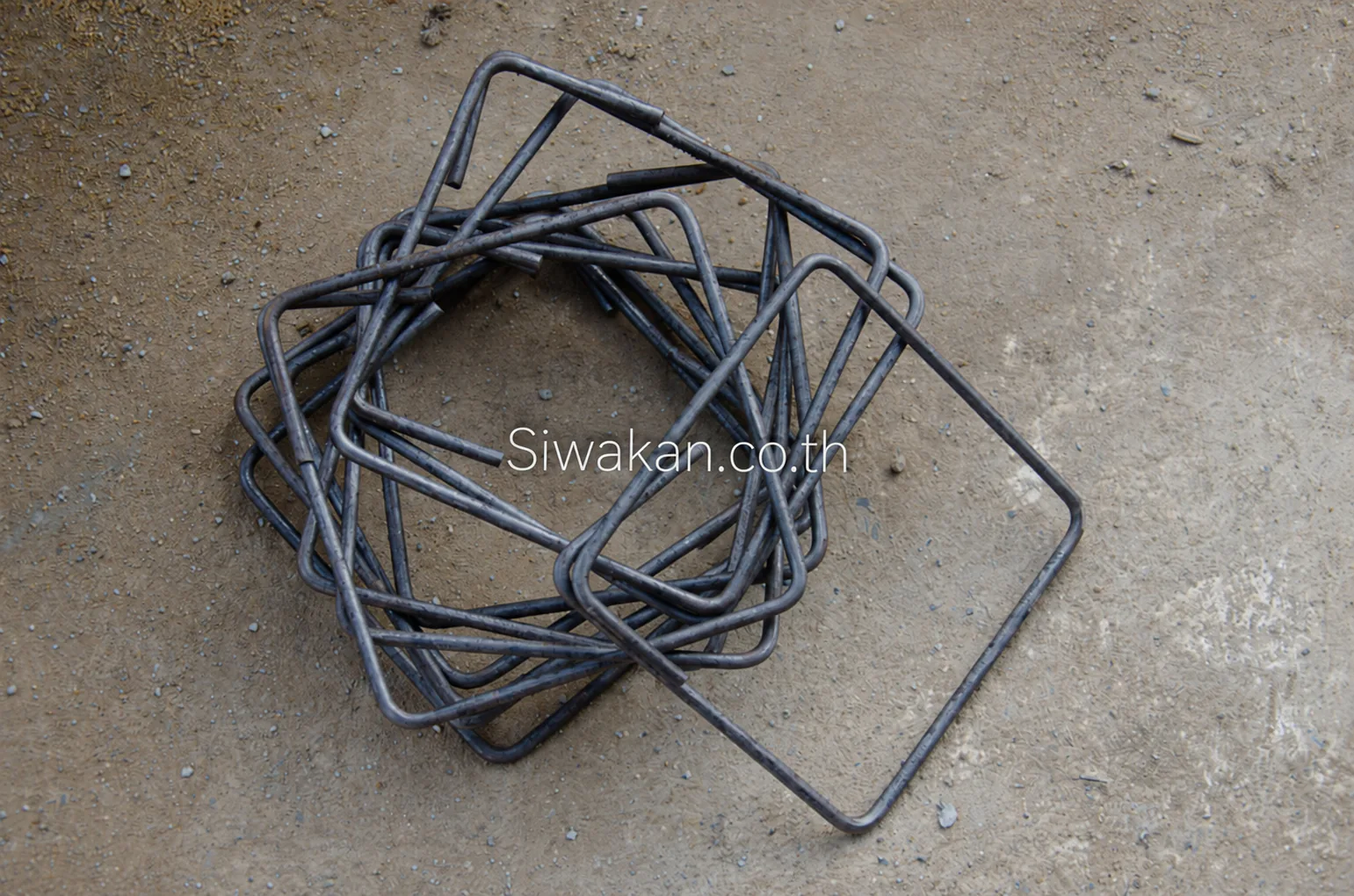

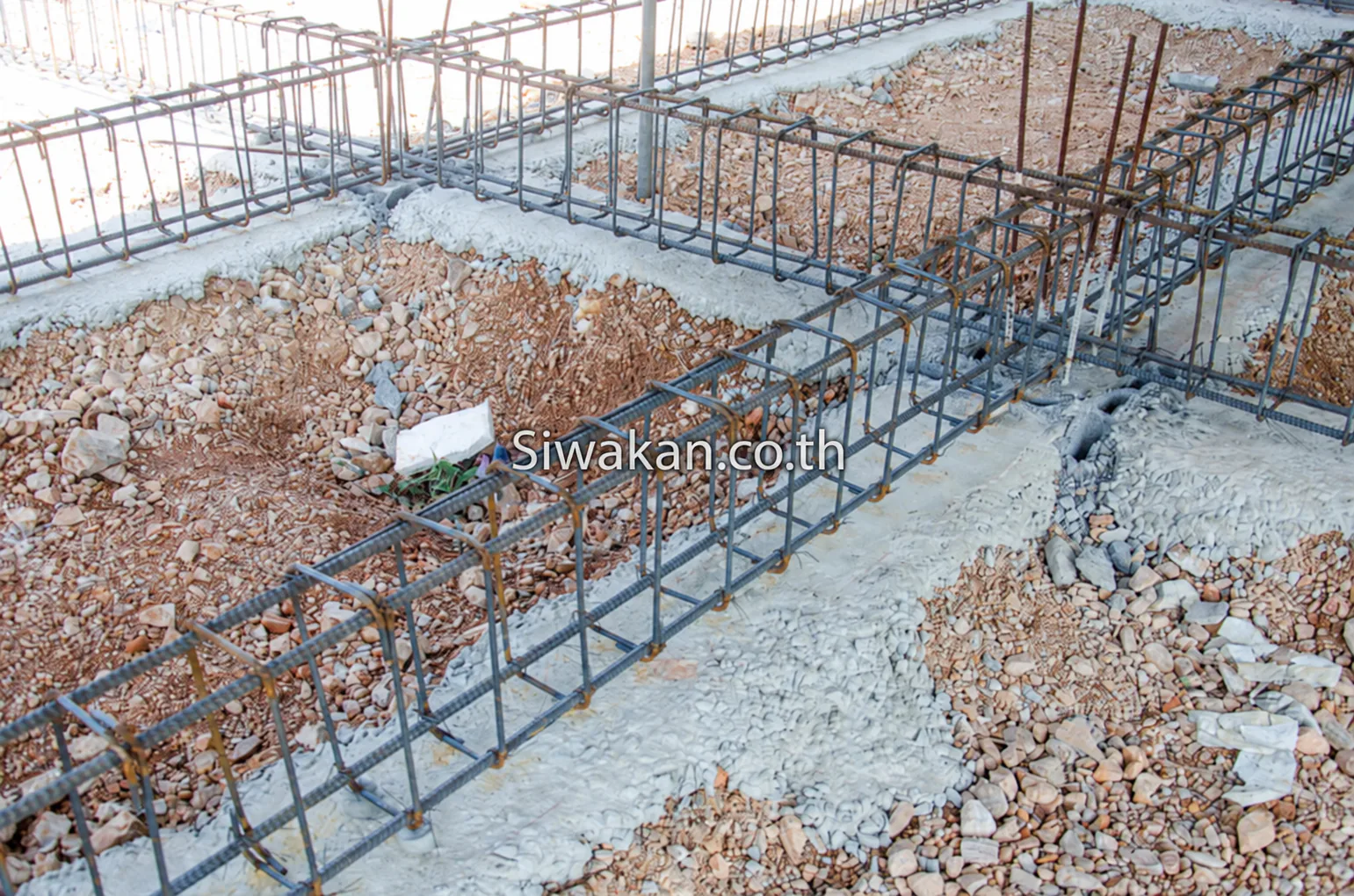

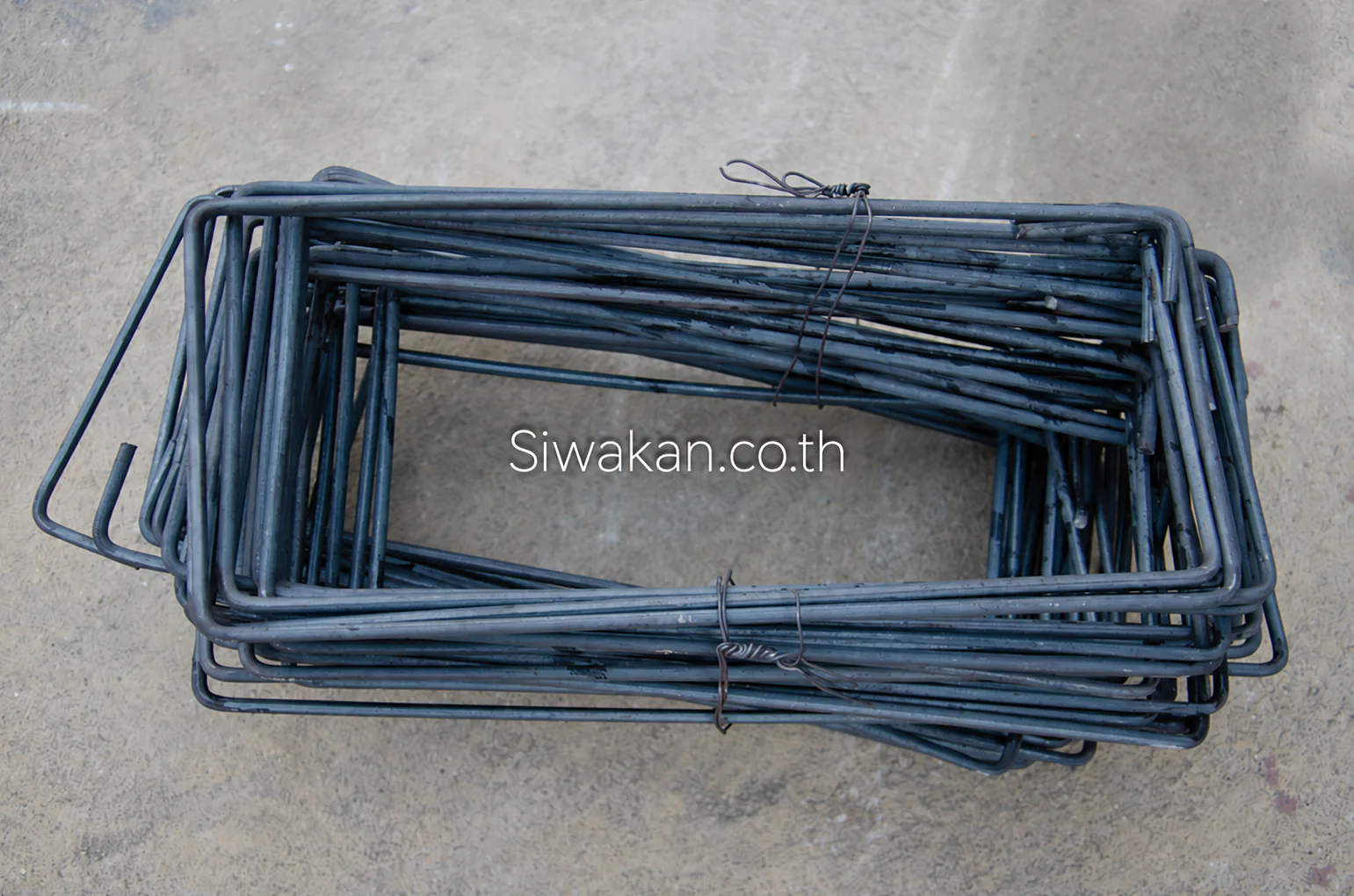

ภาพประกอบหน้างาน
