ฟุตติ้ง (Footing): โครงสร้างสำคัญที่ช่วยรองรับน้ำหนักอาคาร
Footing คือส่วนของฐานรากที่กระจายแรงจากเสา ผนัง หรือตอม่อสู่ดินหรือกลุ่มเสาเข็ม ขนาดและชนิดต้องออกแบบจากน้ำหนักอาคาร สภาพดิน และเกณฑ์การทรุดตัว
Footing ทำหน้าที่อะไร
Footing คือองค์ประกอบส่วนล่างของระบบฐานราก ทำหน้าที่ถ่ายและกระจายแรงจากเสา ผนัง หรือตอม่อไปยังดิน หรือกระจายแรงเข้าสู่เสาเข็มหลายต้นในฐานรากเสาเข็ม Footing อาจเป็นฐานเดี่ยว ฐานร่วม ฐานแถบ หรือส่วนหนึ่งของฐานแพ
การออกแบบไม่ได้มีเป้าหมายให้โครงสร้างไม่ทรุดเลย แต่ต้องควบคุมกำลังรับน้ำหนักของดิน การทรุดตัวรวม การทรุดตัวต่างระดับ การเลื่อน พลิกคว่ำ และกำลังของคอนกรีตเสริมเหล็กให้อยู่ในเกณฑ์ที่ยอมรับได้
ข้อมูลที่ใช้เลือกชนิดฐานราก
- แรงจากโครงสร้างทุกกรณี รวมแรงเยื้องศูนย์ แรงด้านข้าง และแรงยก
- ชั้นดิน ระดับน้ำใต้ดิน กำลังรับน้ำหนัก และค่าการทรุดตัวจากข้อมูลปฐพีกลศาสตร์ที่เหมาะกับขนาดโครงการ
- ระยะจากเขตที่ดิน อาคารเดิม และฐานรากข้างเคียง
- ข้อจำกัดการขุด การค้ำยัน น้ำใต้ดิน และลำดับก่อสร้าง
ไม่ควรเลือกจากประเภทอาคารอย่างเดียว
บ้านชั้นเดียว อาคารสูง หรือโรงงานไม่ได้มีชนิด Footing ตายตัว อาคารขนาดเล็กอาจต้องใช้เสาเข็มเมื่อดินอ่อน ขณะที่บางโครงการอาจใช้ฐานตื้นได้เมื่อผลสำรวจและการคำนวณรองรับ การเลือกต้องทำโดยวิศวกรจากข้อมูลเฉพาะโครงการ

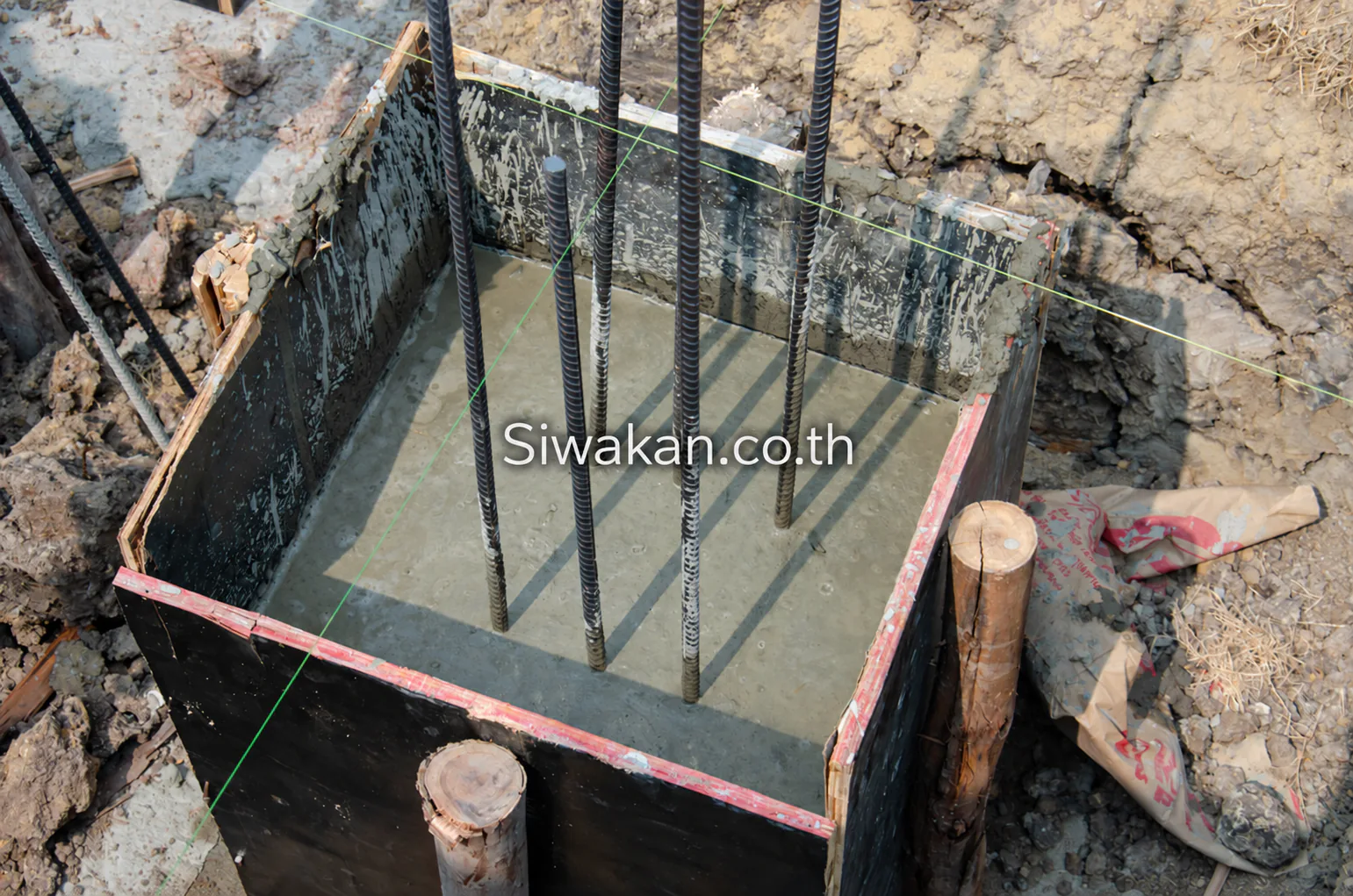

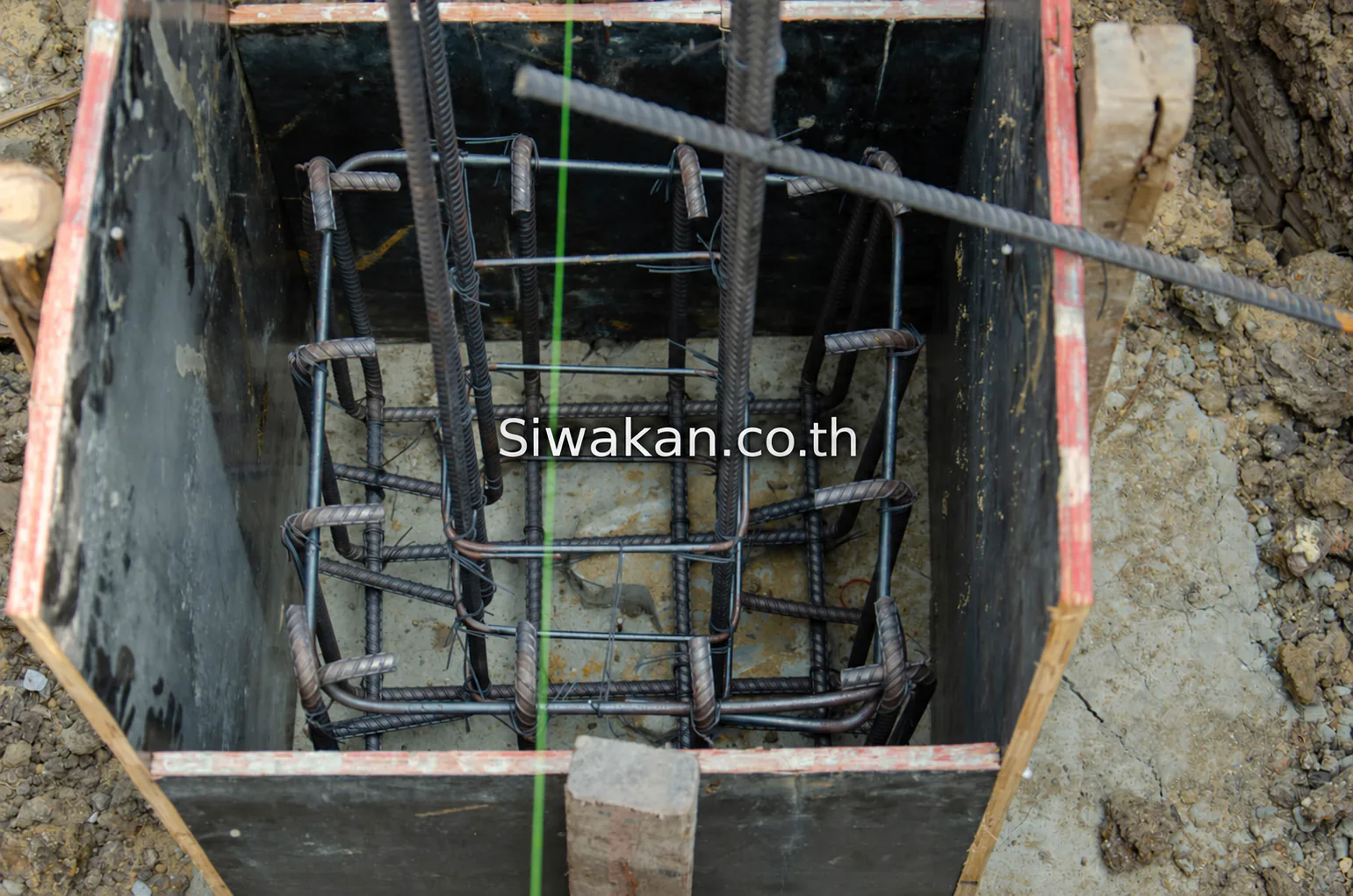

ภาพประกอบหน้างาน
