ตะแกรงไวร์เมช (Wire Mesh): การเลือก คำนวณน้ำหนัก และติดตั้ง

Wire mesh ทำหน้าที่อะไร

ตะแกรงเหล็กเชื่อมใช้เป็นเหล็กเสริมในพื้น ผนัง หรือชิ้นส่วนที่ผู้ออกแบบกำหนด ช่วยรับแรงและควบคุมการกระจายรอยร้าวตามปริมาณและตำแหน่งที่ออกแบบ แต่ไม่สามารถป้องกันการทรุดตัวที่เกิดจากดินรอง พื้นทาง หรือฐานรากได้

ขนาดลวดและระยะห่างต้องเลือกจากแรง ความหนาชิ้นส่วน ระยะรอยต่อ และเกณฑ์รอยร้าว ไม่ควรเลือกจากความนิยมของตลาดเพียงอย่างเดียว

ตรวจตารางน้ำหนักอย่างไร

น้ำหนักแผงต้องรวมลวดทั้งสองทิศ ตัวอย่างแผง 2 × 6 เมตร D4 @ 0.15 เมตรทั้งสองทิศมีน้ำหนักทฤษฎีประมาณ 16.4 กิโลกรัมก่อนพิจารณารายละเอียดขอบ ไม่ใช่ 6.16 กิโลกรัม ตารางเดิมที่ระบุ D6 @ 0.20 ประมาณ 13.32 กิโลกรัม และ D8 @ 0.15 ประมาณ 19.73 กิโลกรัมจึงต่ำกว่าค่าที่คำนวณจากลวดทั้งสองทิศอย่างมาก

การสั่งซื้อควรใช้ข้อมูลผู้ผลิตที่ระบุเส้นผ่านศูนย์กลางจริง ระยะห่าง มิติแผง และมวลต่อหน่วย พร้อมตรวจเครื่องหมายและเอกสารผลิตภัณฑ์

การติดตั้ง

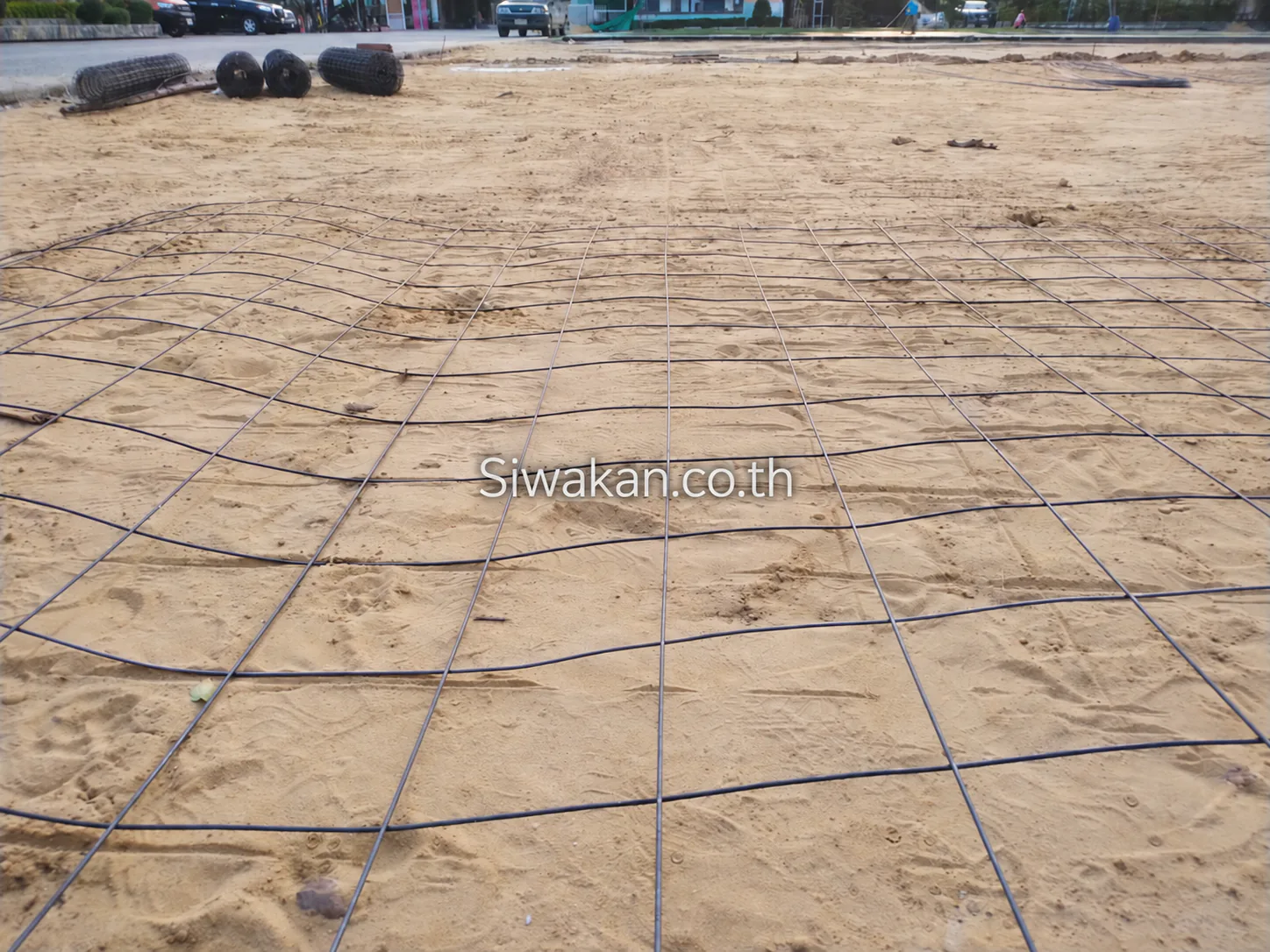

• วางตะแกรงที่ระดับตามแบบด้วย bar support ไม่วางราบกับดินหรือแบบหล่อ
• กำหนดระยะทาบและการยึดตามแบบ โดยพิจารณาระยะลวดขวางและทิศแรง
• เว้น cover ขอบ ช่องเปิด และรอยต่อให้ถูกต้อง
• ตรวจการเคลื่อนตัวก่อนและระหว่างเทคอนกรีต
